Cấu tạo màn hình LED gồm những gì?

Màn hình LED không chỉ là một thiết bị hiển thị thông thường, mà là tổ hợp của nhiều bộ phận kỹ thuật quan trọng. Hiểu rõ cấu tạo bên trong sẽ giúp bạn lựa chọn sản phẩm phù hợp và tránh những sai lầm đáng tiếc khi đầu tư.

1. Màn hình LED là gì? Các loại phổ biến hiện nay

Màn hình LED là hệ thống hiển thị hình ảnh bằng cách ghép các điểm sáng (điốt phát quang - LED) thành một bề mặt trình chiếu lớn, có khả năng hiển thị hình ảnh, video, chữ… với độ sáng cao và rõ nét ngay cả ngoài trời.

Các dòng màn hình LED phổ biến:

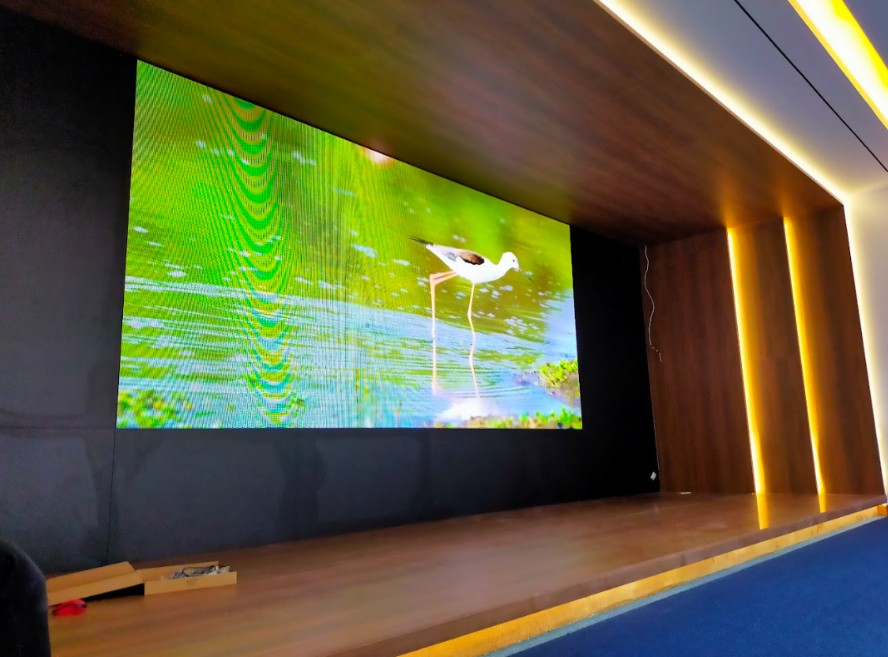

LED Module Indoor / Outdoor

Màn LED dạng module, dùng trong nhà (Indoor) hoặc ngoài trời (Outdoor), dễ lắp ghép, linh hoạt về kích thước.

LED ma trận (Matrix)

Dạng LED cổ điển, thường hiển thị văn bản đơn giản (chữ chạy), ít dùng trong các hệ thống trình chiếu hiện đại.

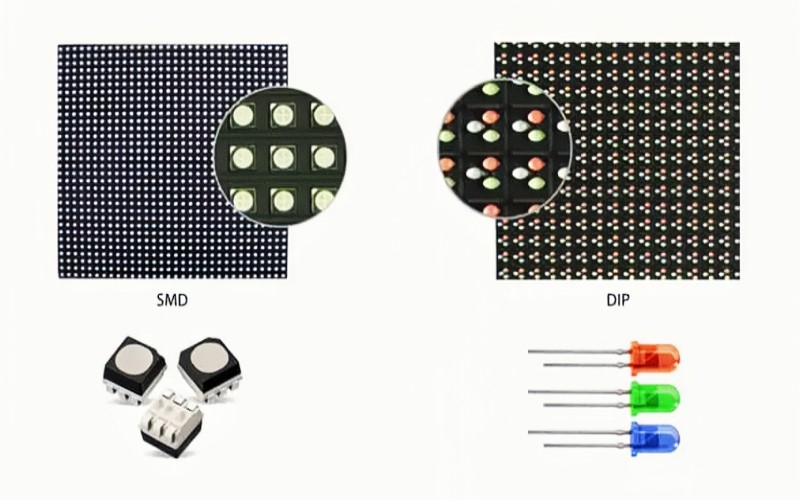

LED SMD và DIP

• SMD (Surface Mounted Device): LED dán bề mặt, cho màu sắc mịn, góc nhìn rộng - dùng nhiều hiện nay.

• DIP (Dual In-line Package): LED chân cắm, siêu sáng - thường dùng ngoài trời hoặc nơi cần độ bền cao.

Theo khoảng cách điểm ảnh: P1.5, P2, P3, P5...

Số “P” cho biết khoảng cách giữa các điểm LED (pixel). P càng nhỏ thì hình ảnh càng sắc nét (dùng trong nhà). P lớn hơn thường dùng ngoài trời hoặc ở khoảng cách nhìn xa.

Một số dạng màn hình LED hiện đại:

• LED trong suốt: Cho phép nhìn xuyên qua - dùng tại mặt kính, showroom.

• LED cong 3D: Mô phỏng không gian 3D sống động - dùng trong quảng cáo, trình diễn.

• LED tương tác: Cảm ứng, phản hồi theo chuyển động người dùng.

• LED cố định / di động: Dùng treo cố định (trong nhà - ngoài trời), hoặc dạng module di động (sự kiện, sân khấu).

2. Nguyên lý vận hành màn hình LED

Màn hình LED hoạt động dựa trên nguyên lý phát sáng của các diode phát quang (Light Emitting Diode). Mỗi điểm ảnh (pixel) trên màn hình là tập hợp của 3 diode màu đỏ (Red), xanh lá (Green), xanh dương (Blue), gọi chung là hệ màu RGB. Khi các diode này phát sáng với cường độ khác nhau, chúng tạo ra hàng triệu màu sắc khác nhau trên mỗi điểm ảnh.

Quá trình hoạt động chính bao gồm:

1. Tín hiệu hình ảnh được truyền từ nguồn (máy tính, USB, phần mềm điều khiển...) đến card điều khiển (controller).

2. Controller phân tích và chia tín hiệu thành từng điểm ảnh tương ứng.

3. Bộ điều khiển gửi tín hiệu điện đến các module LED thông qua hệ thống dây dẫn và nguồn điện.

4. Diode LED trên module phát sáng theo lệnh điều khiển, tạo nên hình ảnh trực tiếp trên màn hình.

Mỗi khung hình hiển thị đều được xử lý và làm mới liên tục (refresh), cho ra hình ảnh mượt mà, sắc nét và đồng nhất.

3. Cấu tạo chi tiết của màn hình LED

Một màn hình LED không đơn thuần là “tấm hình sáng”, mà là tổ hợp của nhiều thành phần kỹ thuật phối hợp chặt chẽ. Dưới đây là các thành phần chính tạo nên một hệ thống màn hình LED hoàn chỉnh:

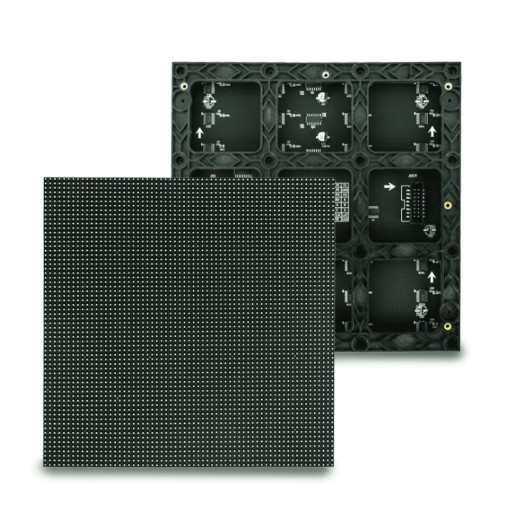

1. Module LED - Khối hiển thị cơ bản

Khái niệm: Là đơn vị nhỏ nhất tạo nên màn hình LED. Mỗi module chứa hàng trăm hoặc hàng ngàn điểm ảnh (pixel).

Cấu tạo bên trong:

• Điốt LED (RGB): Tạo ra ánh sáng màu cơ bản (đỏ - xanh lá - xanh dương).

• Bo mạch (PCB): Nơi gắn LED, chứa các linh kiện điều khiển tín hiệu và dòng điện.

• Mask (mặt nạ): Bảo vệ và định hình các bóng LED, tăng độ tương phản.

• Khung module / nam châm: Giúp kết nối module vào cabinet dễ dàng.

Lưu ý: Các loại module khác nhau (P1.5, P2, P3...) ảnh hưởng trực tiếp tới độ nét và khoảng cách nhìn tối ưu.

2. Cabinet - Khung lắp ghép màn hình

Vai trò: Là khối lắp ghép chứa các module LED. Nhiều cabinet ghép lại thành màn hình lớn.

Đặc điểm:

• Làm từ nhôm đúc, hợp kim nhẹ hoặc thép - đảm bảo độ chắc chắn, tản nhiệt tốt.

• Có thể tháo rời dễ dàng khi cần bảo trì hoặc di chuyển.

Tùy theo mục đích sử dụng: cabinet trong nhà thường mỏng nhẹ, ngoài trời thường kín và chống nước (IP65+).

3. Bộ điều khiển

Chức năng: Nhận tín hiệu từ máy tính hoặc thiết bị phát nội dung → xử lý → truyền tới từng module LED.

Các loại controller phổ biến:

• Asynchronous: Chạy độc lập không cần máy tính (nội dung nạp sẵn).

• Synchronous: Chạy đồng bộ với máy tính, phục vụ trình chiếu trực tiếp.

• Kết nối qua LAN, HDMI, DVI, hoặc cloud (trình chiếu từ xa).

Bộ điều khiển ảnh hưởng đến khả năng hiển thị, tốc độ truyền tải và độ phân giải.

4. Nguồn điện

Vai trò: Chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) phù hợp với module LED.

Thông số chính:

• Điện áp đầu ra phổ biến: 5V / 40A / 60A.

• Một màn hình LED lớn thường có hàng chục bộ nguồn để phân phối tải điện đồng đều.

Chất lượng nguồn điện ảnh hưởng trực tiếp tới độ ổn định và tuổi thọ màn hình.

5. Hệ thống cáp kết nối

Bao gồm:

• Cáp nguồn: Truyền điện từ bộ nguồn đến module.

• Cáp tín hiệu (Flat cable / Ethernet): Truyền dữ liệu hình ảnh giữa các module và controller.

Yêu cầu: Kết nối chuẩn, chịu nhiệt tốt, bố trí khoa học để tránh nhiễu tín hiệu và cháy nổ.

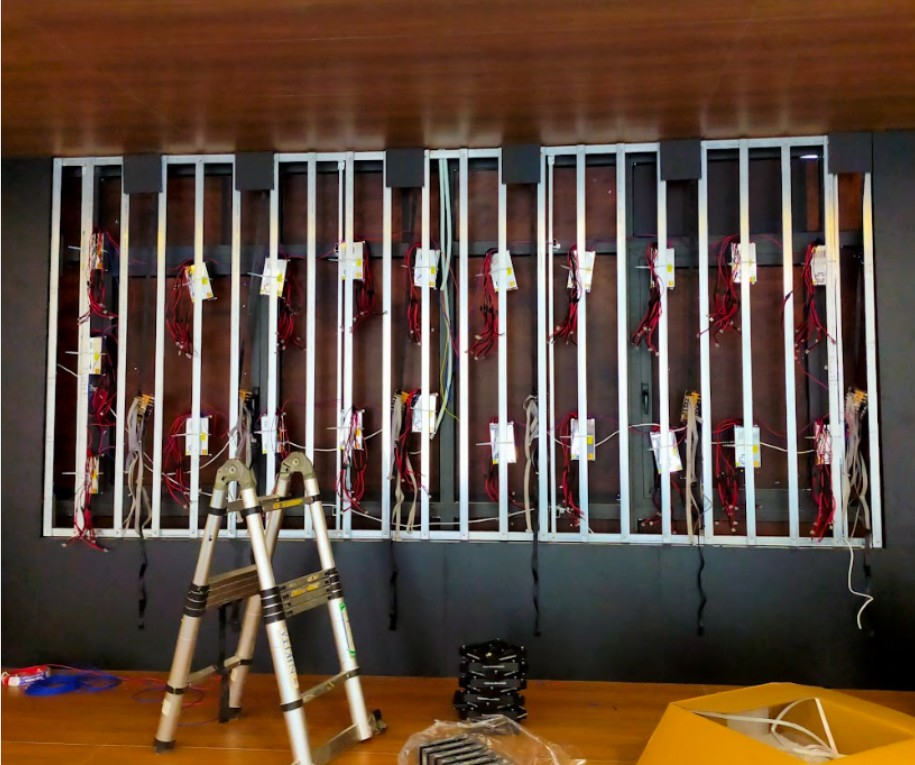

6. Khung kết cấu & giá đỡ

Tùy theo vị trí lắp đặt, có thể là:

• Khung thép gắn tường

• Cột trụ chịu lực

• Hệ treo trần

Yêu cầu: Bền vững, chịu lực, chịu rung và tương thích với điều kiện môi trường (nắng, gió, mưa...).

7. Hệ thống tản nhiệt & làm mát

Quan trọng với màn hình lớn hoặc ngoài trời.

Có thể dùng:

• Tản nhiệt thụ động: Thiết kế lỗ thoáng, dùng chất liệu truyền nhiệt tốt.

• Tản nhiệt chủ động: Dùng quạt hoặc hệ thống làm mát cưỡng bức.

8. Phần mềm điều khiển và trình chiếu nội dung

Cho phép người dùng:

• Quản lý nội dung từ xa

• Lập lịch phát sóng

• Căn chỉnh màu sắc, độ sáng, độ phân giải

Một số phần mềm phổ biến: LED Studio, NovaLCT, Huidu, Linsn...
